Ražošanas vadītāji zina šo situāciju: klients gaida prototipu, termiņš tuvojas, bet tradicionālā detaļu izgatavošana prasa nedēļas. 3D druka šo procesu var saīsināt līdz dienām, taču tikai tad, ja katrs solis tiek izpildīts pareizi. Šis ceļvedis sniedz strukturētu, praktiski pārbaudītu pieeju, kas palīdz ražošanas uzņēmumiem Latvijā samazināt kļūdu risku, izvēlēties pareizos materiālus un nodrošināt atkārtojamu detaļu kvalitāti no pirmās drukas reizes.
Saturs
- Nepieciešamie materiāli un sagatavošanās
- 3D drukas sagatavošana: modeļa izstrāde un slicing
- Drukas procesa izpilde: no pirmajiem slāņiem līdz pēcapstrādei
- Biežākās kļūdas un kvalitātes pārbaužu soļi
- Ko vairums uzņēmumu neievēro: 3D drukas procesa patiesā vērtība
- Ātrākais ceļš uz drošu un kvalitatīvu 3D druku uzņēmumam
- Biežāk uzdotie jautājumi
Galvenie Secinājumi
| Punkts | Sīkāka informācija |
|---|---|
| Materiāla izvēle pēc vajadzībām | Izvēlieties materiālu, balstoties uz stiprību un detaļas pielietojumu ražošanā. |
| Slāņu parametrs kritiski svarīgs | Slāņa biezums un infill būtiski ietekmē gala produkta izturību un kvalitāti. |
| Drošības procedūras ir obligātas | Lietojot noteiktus materiālus, vienmēr ievērojiet individuālo aizsardzību un drošības prasības. |
| Kvalitāte veidojas iterācijās | Atkārtota testēšana un procesu uzlabošana garantē labākus rezultātus nākotnē. |
Nepieciešamie materiāli un sagatavošanās
Lai uzsāktu drukas procesu, vispirms svarīgi saprast, kādas prasības jāizpilda materiāliem un aprīkojumam. Nepareiza materiālu izvēle ir viens no biežākajiem iemesliem, kāpēc pirmā detaļa neatbilst specifikācijām.
Materiālu veidi un to pielietojums
Plastmasas materiāli FDM (Fused Deposition Modeling) drukāšanai atšķiras pēc mehāniskajām īpašībām, temperatūras noturības un apstrādes sarežģītības. Lūk, pārskats par biežāk izmantotajiem:
| Materiāls | Stiprība | Temperatūras noturība | Tipisks pielietojums |
|---|---|---|---|
| PLA | 50-65 MPa | Līdz 60°C | Prototipi, reklāmas detaļas |
| PETG | 48-53 MPa | Līdz 80°C | Funkcionālas detaļas, veidnes |
| ASA | 40-50 MPa | Līdz 95°C | Āra apstākļi, UV noturīgas detaļas |
| TPU | Elastīgs | Līdz 80°C | Blīvējumi, elastīgas detaļas |
Latvijā pētnieciskajā jomā aktīvi pēta arī citus risinājumus. RTU zinātnieki ir izpētījuši, ka ģipša-cementa maisījums ar metakaolīnu sasniedz 36.2 MPa stiprību, kas atver iespējas rūpnieciskiem prototipiem ārpus plastmasas kategorijas. Tas nozīmē, ka Latvijas ražošanas nozare jau aktīvi eksperimentē ar materiāliem, kas pārsniedz standarta FDM robežas.
Iekārtu prasības un drošība
Iekārtai jābūt piemērotai konkrētajam materiālam. PLA prasa ekstrūdera temperatūru aptuveni 190-220°C, savukārt ASA prasa vismaz 240°C un slēgtu kameru, lai novērstu deformāciju. Resīna drukāšana (SLA/MSLA) prasa papildu drošības pasākumus: darbs ar resīnu bez aizsarglīdzekļiem ir aizliegts. Obligāti izmantojiet nitrila cimdus, aizsargbrilles un respiratoru ar organisko tvaiku filtru.
Pirms jebkuras drukas jāpārbauda platformas kalibrācija. Tas nav vienkāršs formalitātes jautājums: neizlīdzināta platforma nozīmē, ka pirmais slānis nepieķeras vienmērīgi, un visa detaļa var būt jādrukā no jauna.
Svarīgi: Pirmais slānis nosaka visu detaļas kvalitāti. Ja platforma nav kalibrēta, neviens cits parametrs to nekompensēs.
Profesionāls padoms: Izvēlieties materiālu atbilstoši gala produkta pielietojumam un slodzes prasībām, nevis tikai cenai. PLA ir lēts un viegli apstrādājams, taču mehāniskai slodzei vai augstai temperatūrai tas nav piemērots. PETG vai ASA ir labāka izvēle funkcionālām ražošanas detaļām.
Sagatavošanās posmā ietilpst arī personāla apmācība. Operatoram jāprot atpazīt pirmā slāņa problēmas, jāzina, kā pielāgot ekstrūdera temperatūru konkrētam materiālam, un jāsaprot, kad druka jāpārtrauc, lai izvairītos no materiāla izšķērdēšanas.
3D drukas sagatavošana: modeļa izstrāde un slicing
Kad viss tehniskais nodrošinājums sagatavots, laiks fokusēties uz konkrētā modeļa izstrādi un tā pielāgošanu drukāšanai. Šis posms bieži tiek novērtēts par zemu, taču tieši šeit tiek pieņemti lēmumi, kas nosaka detaļas galīgo stiprību un precizitāti.

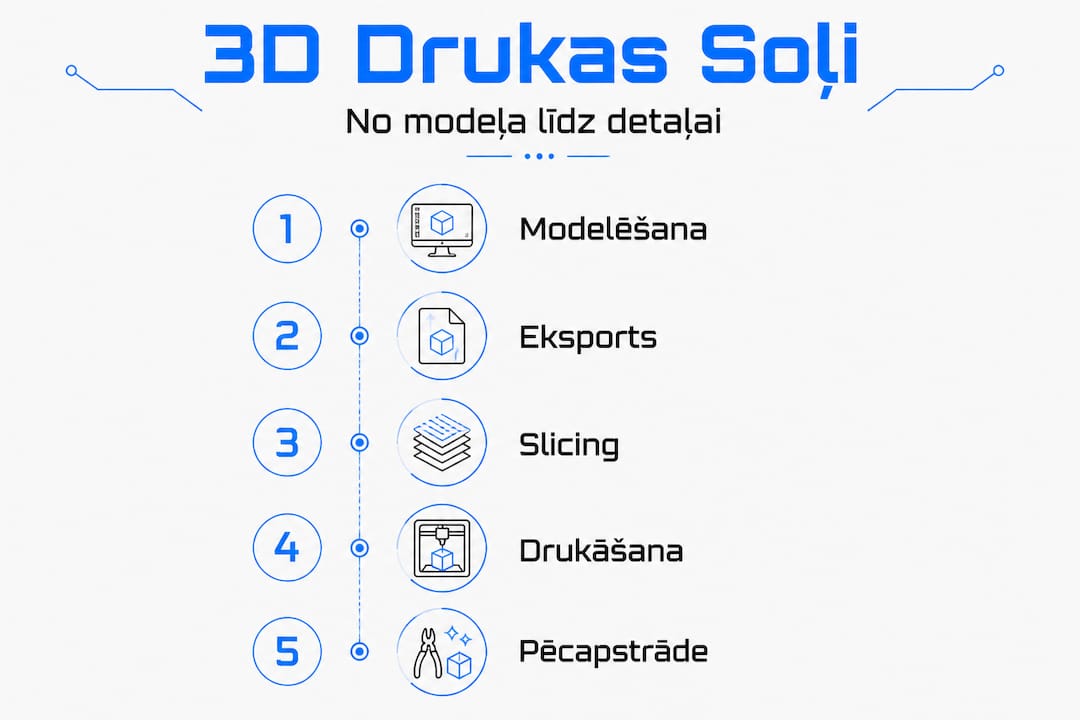

Soli pa solim: no modeļa līdz drukāšanai
1. solis: Izveidojiet 3D modeli CAD programmā. Izmantojiet Fusion 360, SolidWorks vai citu CAD rīku, kas ļauj precīzi definēt detaļas ģeometriju. Projektējot, ņemiet vērā gala pielietojumu: ja detaļai jāpiestiprina pie cita elementa, tolerances jāiestata jau modelī, nevis jācer uz pēcapstrādi.
2. solis: Eksportējiet modeli STL vai 3MF formātā. STL ir universāls formāts, ko atbalsta visas slicing programmas. 3MF formāts saglabā vairāk informācijas, piemēram, krāsas un materiāla iestatījumus, kas var būt noderīgi sarežģītākiem projektiem.
3. solis: Slicing programmā nosakiet infill un slāņa biezumu. Šis ir kritiskākais parametru iestatīšanas solis. PLA izdruku stiprība ir tieši atkarīga no infill veida un slāņa biezuma: 0.25 mm slāņa biezums nodrošina maksimālu stiprību, bet Wiggle infill sniedz 43 MPa tensile stiprību. Salīdzinājumam, Triangle infill ir labāks lieces (bending) slodzēm. Infill procentuālais daudzums parasti svārstās no 15% dekoratīviem elementiem līdz 80-100% augsti slodzētām detaļām.
4. solis: Iestatiet atbalsta struktūras. Visiem pārkariem (overhang), kas pārsniedz 45°, nepieciešami atbalsti FDM un SLA drukāšanā. Atbalstu veids (lineārs, koku struktūra) ietekmē gan drukas laiku, gan pēcapstrādes darbu apjomu.
Profesionāls padoms: Iestatiet slāņa augstumu 0.25 mm un izvēlieties infill atbilstoši detaļas stiprības prasībām. Ja detaļa tiks pakļauta galvenokārt stiepšanas slodzei, Wiggle infill ir labākā izvēle. Ja tā tiks lieta, Triangle vai Gyroid infill nodrošinās labāku rezultātu.
Slicing programmas, piemēram, PrusaSlicer, Cura vai Bambu Studio, ļauj simulēt drukas laiku un materiāla patēriņu pirms drukas uzsākšanas. Izmantojiet šo funkciju, lai salīdzinātu dažādus iestatījumus un optimizētu izmaksas.
Drukas procesa izpilde: no pirmajiem slāņiem līdz pēcapstrādei
Kad fails sagatavots, laiks ķerties pie pašas drukas. Te īpaši jāuzsver galveno soļu un drošības ievērošana, jo kļūdas šajā posmā var iznīcināt iepriekšējo sagatavošanās darbu.
Drukas procesa posmi
-
Iekārtas uzkarsēšana. Ekstrūderis un drukas platforma jāuzsilda līdz materiāla specifikācijā norādītajai temperatūrai. Nepietiekama uzkarsēšana rada sliktu materiāla plūsmu un slāņu saķeri.
-
Platformas sagatavošana. Uzklājiet līmi (PVA līmes zīmulis vai speciāls drukas līmenis) uz platformas, lai nodrošinātu pirmā slāņa pieķeršanos. Dažiem materiāliem, piemēram, ABS vai ASA, nepieciešama arī siltināta platforma 80-110°C temperatūrā.
-
Faila ielāde un drukas uzsākšana. Pārliecinieties, ka fails atbilst iekārtai paredzētajam formātam. Pirmajās drukas minūtēs uzraugiet procesu klātienē.
-
Pirmā slāņa kontrole. Pirmā slāņa adhēzija ir kritisks kvalitātes punkts: neizlīdzināta platforma tieši noved pie drukas neveiksmes. Ja pirmais slānis neizskatās vienmērīgs un pilnīgs, apturiet druku un atkārtoti kalibrējiet platformu.
-
Atbalstu un pārkaru uzraudzība. Drukas laikā periodiski pārbaudiet, vai atbalstu struktūras veidojas pareizi. Sabrukuši atbalsti var sabojāt visu detaļu.
-
Pēcapstrāde. Atkarībā no materiāla un pielietojuma pēcapstrāde var ietvert atbalstu noņemšanu, slīpēšanu, UV sacietēšanu (resīnam) vai krāsošanu.
FDM, SLA un SLS salīdzinājums
| Tehnoloģija | Atbalstu nepieciešamība | Pēcapstrāde | Tipiskais pielietojums |
|---|---|---|---|
| FDM | Jā, overhangs >45° | Minimāla | Funkcionālas detaļas, prototipi |
| SLA | Jā, overhangs >45° | UV sacietēšana, mazgāšana | Smalkas detaļas, zobārstniecība |
| SLS | Nav nepieciešami | 12h atdzišana, pulvera tīrīšana | Sarežģītas formas, rūpniecība |
SLS tehnoloģija piedāvā ievērojamu priekšrocību: atbalstu struktūras nav nepieciešamas, jo nesakusušais pulveris atbalsta detaļu drukas laikā. Taču SLS pulvera atdzišana prasa vismaz 12 stundas pirms detaļu var izņemt un apstrādāt tālāk. Šis solis nevar tikt saīsināts bez riska sabojāt detaļas ģeometriju.
Drošības aspekts resīna drukāšanā ir absolūts. Nesacietējis resīns ir toksisks un var izraisīt ādas sensibilizāciju. Darba vietā obligāti jābūt pieejamiem nitrila cimdiem, aizsargbrilēm un adekvātai ventilācijai.
Biežākās kļūdas un kvalitātes pārbaužu soļi
Pēc drukas pabeigšanas jāmāk saprast, kur radusies kļūda un kā procesu pilnveidot nākotnē. Kļūdu atpazīšana un sistemātiska novēršana ir tas, kas atšķir ražošanas uzņēmumus, kuri gūst stabilu rezultātu, no tiem, kuri katru reizi sāk no nulles.
Top 5 biežākās kļūdas
Ražošanas praksē visbiežāk sastopamās kļūdas ir:
-
Neizlīdzināts pirmais slānis. Platforma nav kalibrēta, pirmais slānis neatbilstoši pieķeras, un detaļa atdalās drukas laikā. Risinājums: pirms katras drukas pārbaudiet kalibrāciju.
-
Neatbilstošs infill. Infill Wiggle nodrošina 43 MPa tensile stiprību, bet nav piemērots lieces slodzēm. Izvēlieties infill atbilstoši konkrētajai slodzes situācijai, nevis pēc noklusējuma iestatījumiem.
-
Nepareizi vai izlaisti atbalsti. Overhangs virs 45° bez atbalstiem rada sabrukušas virsmas. Vienmēr pārbaudiet slicing programmā, vai visi nepieciešamie atbalsti ir ģenerēti.
-
Nepareizs materiāls gala pielietojumam. PLA ir lielisks prototipiem, bet tas nav piemērots detaļām, kas tiks pakļautas temperatūrai virs 60°C vai mehāniskai slodzei. Šī kļūda bieži tiek atklāta tikai tad, kad detaļa jau ir uzstādīta.
-
Drošības noteikumu neievērošana. Īpaši resīna drukāšanā. Bez aizsarglīdzekļiem strādājošs operators riskē ar veselību, un tas var radīt arī juridiskas sekas uzņēmumam.
Kvalitātes kontroles process
Pēc drukas veiciet sistemātisku pārbaudi:
- Vizuālā pārbaude: pārbaudiet virsmas kvalitāti, atbalstu noņemšanas vietas, slāņu vienmērīgumu.
- Mērījumi: izmantojiet suportu vai koordinātu mērīšanas iekārtu, lai pārbaudītu kritiskās dimensijas.
- Slodzes tests: ja detaļai ir mehāniska funkcija, veiciet slodzes testu pirms uzstādīšanas ražošanas līnijā.
- Atkārtota kalibrācijas pārbaude: ja konstatētas dimensiju novirzes, pārbaudiet platformas kalibrāciju un filamentu diametru.
Profesionāls padoms: Ja detaļas struktūra izskatās vāja Z-asī (slāņi viegli atdalās), tas norāda uz nepietiekamu slāņu saķeri. Risinājums ir palielināt drukas temperatūru par 5-10°C vai samazināt drukas ātrumu. Alternatīvi, pārorientējiet detaļu slicing programmā, lai kritiskā slodzes ass nesakrīt ar Z-asi.
Kvalitātes kontroles rezultātus dokumentējiet. Šī informācija ir vērtīga nākamajiem projektiem: tā ļauj veidot uzņēmuma iekšējo zināšanu bāzi un samazināt eksperimentēšanas laiku ar katru jaunu pasūtījumu.
Ko vairums uzņēmumu neievēro: 3D drukas procesa patiesā vērtība
Apskatot procesu soļus un kļūdas, pašsaprotami sekmīgi uzņēmumi atšķiras ar vēl vienu aspektu: fokusētu iterāciju. Un tieši šeit slēpjas lielākā nepilnība, ko redzam ražošanas uzņēmumos, kuri uzsāk 3D drukas ieviešanu.
Lielākā daļa vadītāju uztver 3D druku kā vienreizēju procesu: uztaisīt modeli, nosūtīt uz iekārtu, saņemt detaļu. Bet realitātē vērtīgākais posms ir tas, kas notiek pēc pirmās drukas. Vai detaļa atbilst specifikācijām? Vai slodzes tests parādīja vājās vietas? Vai pēcapstrāde prasīja vairāk laika, nekā plānots?
Uzņēmumi, kuri sistemātiski dokumentē katru drukas ciklu un veic iteratīvus uzlabojumus, sasniedz stabilu kvalitāti daudz ātrāk nekā tie, kuri katru reizi "mēģina no jauna." Mēs esam redzējuši gadījumus, kad ražotājs pieļāva kļūdu slāņošanas stratēģijā, drukāja 40 detaļas, un tikai tad atklāja, ka Z-ass vājums padara tās nepiemērotas pielietojumam. Zaudējumi: materiāls, laiks, piegādes termiņš.
Pareiza pieeja ir testēt katru būtisko parametru atsevišķi. Mainiet vienu mainīgo vienā reizē: vispirms infill, tad slāņa biezumu, tad temperatūru. Tā jūs iegūstat skaidru priekšstatu par to, kas darbojas jūsu konkrētajam materiālam un iekārtai.
Vēl viens aspekts, ko bieži ignorē: drukas orientācija. Viena un tā pati detaļa, drukāta dažādās orientācijās, var uzrādīt būtiski atšķirīgas mehāniskās īpašības. Tas nav teorētisks apgalvojums, tas ir FDM tehnoloģijas fundamentāls ierobežojums, kas jāņem vērā jau projektēšanas stadijā. Uzņēmumi, kuri to saprot, projektē detaļas ar slodzes virzienu prātā jau no pašas sākuma.
